Montáž okapových háků

Pro správnou funkci odvodnění jsou beze sporu nejdůležitější žlabové háky, které určují sklon žlabu, tím i celkovou rychlost odtoku vody a zároveň celý okapový systém nesou.

V zásadě se rozlišují 2 typy háků, a to žlabový hák horní a žlabový hák čelní. Varianta horní je ta klasická, kterou každý dobře zná a čelní varianta je méně používanou alternativou, kdy se hák kotví čelně přímo do krokve nebo krycí desky. Je tedy na místě zvolit kvalitní výrobek, který zaručí dlouhou životnost, a také umožní snadnou montáž.

RYCHLÝ PŘESUN NA STRÁNCE

ZÁKLADNÍ
INFORMACE


DOPLŇUJÍCÍ
INFORMACE


MONTÁŽNÍ
NÁVOD


INSTRUKTÁŽNÍ
VIDEA


TECHNICKÉ
LISTY


PRODUKTY
CENA/VÝKON





Žlabové háky ZAMBELLI



ZÁKLADNÍ INFORMACE

Žlabové háky Zambelli jsou jedním z nejkvalitnějších produktů a vyrábí se v materiálových variantách: pozink, ocel a měď, pro žlaby o R.Š.: 333, 280 a 250 mm. V případě rizika elektrolytické koroze jsou vhodné také varianty s povrchovou úpravou v různých odstínech, které dokonale ladí s barevností střešní krytiny.

Žlabové háky Zambelli dále nabízí tyto výhody:
  • snadná a velmi rychlá pokládka
  • dlouhá životnost a dokonalý vzhled
  • použití vybraných a přísně kontrolovaných materiálů
  • široká materiálová nabídka a barevný sortiment
  • extrémní odolnost a vysoká ochrana proti korozi

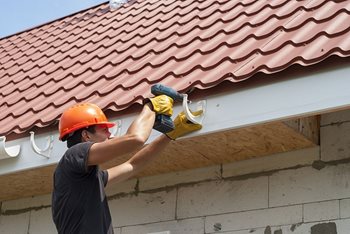

Čelní hák montáž

Typy žlabových háků

Žlabový hák horní
  • klasický žlabový hák pro horní kotvení do kontralatě nebo bednění
  • pro hák je nutné vyřezat úložnou drážku
  • pro žlaby R.Š. 333, 280, 250 mm
  • délka háku: 300, 375 a 600 mm
Žlabový hák – boční kotvení
  • speciální žlabový hák pro kotvení z boku do krokve
  • snadné kotvení bez úložné drážky
  • pro žlaby R.Š. 333, 280, 250 mm
Žlabový hák čelní
  • speciální žlabový hák pro kotvení do čela krokve nebo římsy
  • nejvíce stabilní a únosná varianta
  • pro žlaby R.Š. 333, 280, 250 mm


DOPLŇUJÍCÍ INFORMACE

 SORTIMENT BAREV
  • RAL 6005 mechově zelená
  • RAL 7016 antracit
  • RAL 7037 popelavě šedá
  • RAL 8004 cihlově červená
  • RAL 9002 šedo-bílá
  • Testa di Moro
  • Zambelli-hnědá



Ostatní
  • RAL 1000 – RAL 4010
  • RAL 5000 – RAL 9010
  • RAL 9005
  • RAL 9006
  • RAL 9007
  • RAL 9010
  • RAL 9018




MONTÁŽNÍ NÁVOD

Montážní postup se týká především spádování, pro které platí obecná pravidla, a to dodržení minimálního sklonu 0,5 %. Důležité je tedy hlavně správné rozměření jednotlivých háků a jejich umístění. Kotvení je pak u všech variant odlišné, je to však pouze otázka určité zručnosti.

Pravidla pro montáž:
  • Žlabové háky rozmístit po 0,9 – 1 m
  • Minimální normový sklon žlabu je 0,5 % (tzn. 5 mm na 1 m délky)
  • Přední okraj žlabu se umísťuje o cca. 10 mm níže pro případ ucpání a přetečení
  • Do jednoho svodu se odvádí max. 10 – 12 m žlabu

Postup montáže

POSTUP MONTÁŽE - ŽLABOVÝ HÁK HORNÍ

1. Rozměření a vyříznutí drážek pro žlabové háky
Zaměření pro háky
Pro správné a funkční umístění žlabových háků je třeba vyříznout drážky ve střešním záklopu nebo kontralatích. K naznačení se používá okružní pila nebo případně i ruční pilka.
Předchystaná drážka se následně vyseká pomocí dláta a začistí se.

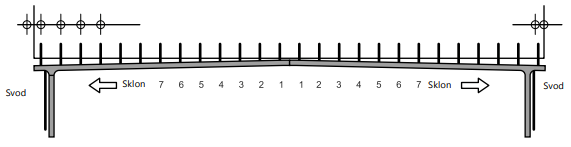

2. Vytvoření spádu
Vytvoření spádu
V první fázi se na žlabových hácích vyznačí daný sklon. Minimální hodnota činní 0,5 %, což odpovídá rozdílu 5 mm na metru délky.
Háky se poskládají vedle sebe, očíslují se a následně se nakreslí ryska, která vymezí místa ohybu. Je však nezbytné, aby byly jednotlivé háky rozmístěny s pravidelnou roztečí.

3. Ohnutí žlabového háku


Po vyznačení rysek se následně ohnou krajní žlabové háky pomocí ohýbačky, osadí se do drážek a provede se kontrola jejich správného tvarování.
V případě, že nesedí převýšení žlabu, je nutné znovu použít ohýbačku a háky ještě dotvarovat.

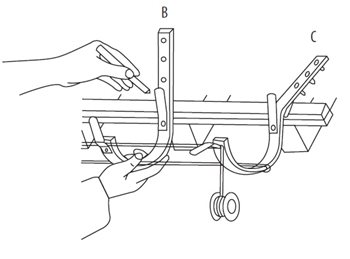

4. Osazení mezilehlých žlabových háků
První žlabový hák (A) se namontuje do připravené drážky v nejnižším bodě a poslední (C) v bodě nejvyšším. Následně se mezi oběma žlabovými háky natáhnou provázky a dostatečně se napnou. Je však důležité použít alespoň 2 linie, abychom získali minimálně 2 kontrolní body.
Již naohýbané mezilehlé žlabové háky se vyrovnají podle napnutých provázků a následně se namontují pomocí vrutů nebo hřebíků.

POSTUP MONTÁŽE - ŽLABOVÝ HÁK ČELNÍ

1. Navrtání háku do konstrukce
V případě instalace čelních háků je postup téměř totožný, odpadá však potřeba vytváření drážek a ohýbání.
2. Postupné navrtávání ve sklonu

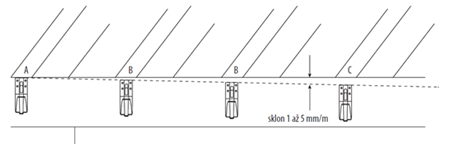

Dle délky okapové hrany se napočítá výškový rozdíl mezi krajními háky, ty se následně osadí, napnou se 2 provázky jako u předchozí varianty a osadí se háky zbývající.

INSTRUKÁŽNÍ VIDEA

Montáž čelního žlabového háku

Montáž čelního žlabového háku

Montáž žlabového háku

Montáž žlabového háku

Kompletní montáž okapového systému

Kompletní montáž okapového systému



TECHNICKÉ LISTY



Doporučené produkty poměr cena / výkon

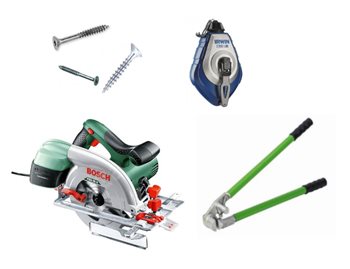

Zde jsme pro Vás vybrali zástupce střešních okapových náků, které jsou nejoblíbenější a přidáváme rovněž nezbytné nářadí, které ale předpokládáme nemá každý doma.

Pro výběr okapového systému jako celku doporučujeme využít náš Konfigurátor okapů na našem e-shopu.
