Pokládka plechové krytiny z šablon

Jedná se však o předem profilované šablony, které nabízí snadnou a rychlou montáž. V případě pravidelné a méně složité střechy si s pokládkou poradí i zručnější jedinci. Falcované krytiny jsou v poslední době velmi oblíbené a často se využívá jejich nízké hmotnosti, zajímavého vzhledu a také nadstandardní odolnosti jejich povrchové úpravy, která je u plechu zcela rozhodující. Díky různým rozměrovým variantám jsou tyto šablony vhodné jako střešní krytina u novostaveb, rekonstrukcí, ale často se také používají na fasády. Vzhledem k jejich mělké profilaci je však vždy nutná pokládka na plnoplošné bednění.

RYCHLÝ PŘESUN NA STRÁNCE

ZÁKLADNÍ
INFORMACE


DOPLŇUJÍCÍ
INFORMACE


MONTÁŽNÍ
NÁVOD


  TECHNICKÉ
LISTY


PRODUKTY
CENA/VÝKON

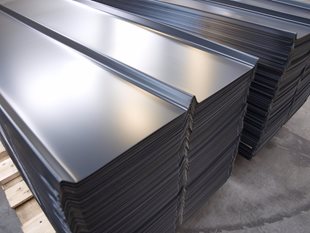

Hliníkové šablony COMAX Alukryt



ZÁKLADNÍ INFORMACE

Střešní krytina COMAX Alukryt z hliníkového plechu je tradiční český produkt, který je univerzální a dá se využít i v případě složitých tvarů a detailů.

Vyrábí se ve dvou základních formátech ALUKRYT 444 a ALUKRYT 888 v maximální délce až 6 m. V případě formátu 444 je třeba dále rozlišovat minimální sklon krytiny, který souvisí s délkou použité šablony a přesahem v napojení.

Kotvení krytiny je řešeno tradičně pomocí kroucených hřebíků s PVC podložkou nebo také nově pomocí farmářských šroubů.

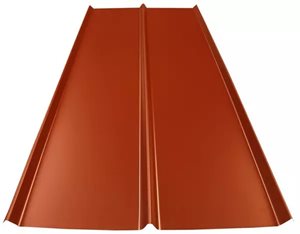

Hliníková šablona Alukryt


Technické parametry krytiny

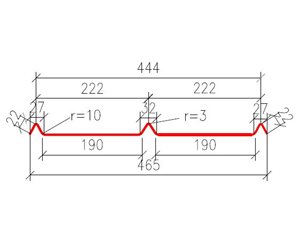

Comax Alukryt 444
Materiál:
Povrchová úprava:
Tloušťka materiálu:
Výška profilu:
Celková šířka profilu:
Krycí šíře profilu:
Minimální délka:
Maximální délka:
Doporučená délka:
Přibližná váha 1 m2 krytiny:
Minimální sklon:
BSK do 600 m.n.m.:
Minimální příčné překrytí šablon:
AL v pásech nebo šablonách 1 m
PES HD „LESK“
 0,60 mm
21 mm
465 mm
444 mm
1 000 mm
6 000 mm
3 500 mm
1,9 kg
14°/30° (v pásech/ 1 m šablonách)
20°/30° (v pásech/ 1 m šablonách)
200 mm/100 mm (v pásech/ 1 m šablonách)

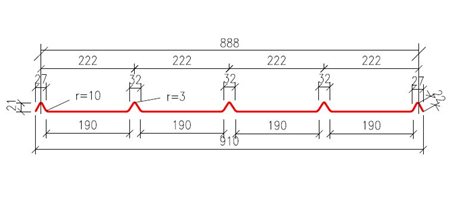

Comax Alukryt 888

Materiál:
Povrchová úprava:
Tloušťka materiálu:
Výška profilu:
Celková šířka profilu:
Krycí šíře profilu:
Minimální délka:
Maximální délka:
Doporučená délka:
Přibližná váha 1 m2 krytiny:
Minimální sklon:
BSK do 600 m.n.m.:
Minimální příčné překrytí šablon:
AL v pásech
PES HD „LESK“
0,60 mm
21 mm
910 mm
888 mm
1 000 mm
6 000 mm
3 500 mm
1,9 kg
14°
20°
200 mm


DOPLŇUJÍCÍ INFORMACE

POVRCHOVÁ ÚPRAVA

PES HD 25 µm „LESK“
  • UV odolnost RUV 3
  • Chemická odolnost jako u standardních polyesterů
  • Vyšší korozní odolnost RC 3
  • Vyšší flexibilita
  • Vyšší odolnost vůči povětrnostním vlivům

Technologie lakování Coil-Coating
  • 1. Základní materiál (hliník/pozink)
  • 2. Chemická předúprava
  • 3. Základní barva (Primer)
  • 4. Vrchní barva (Top Coat)
  • 5. Snímatelná ochranná fólie
  • 6. Ochranný lak










SORTIMENT BAREV

Standardní provedení
(na zakázku více než 600 dalších barevných odstínů)


PŘÍRODNÍ



PES HD 3016

PES HD 7016



PES HD 8017

SPOJOVACÍ MATERIÁL

Hřebík kroucený Al s PVC podložkou
  • Zakroucený dřík proti vytahování ze dřeva
  • Hydroizolační podložka z PVC

Farmářský šroub nerezový s EPDM těsněním
  • Lakovaná hlavička v barvě krytiny – 50 µm
  • Tvarovaná hliníková podložka pro přilnutí EPDM




MONTÁŽNÍ NÁVOD

Montážní postup zahrnuje pouze samotnou pokládku krytiny a nezabývá se zbytkem střešní skladby. Pro funkčnost střechy je však důležité správné provedení parozábrany, tepelné izolace, pojistné hydroizolace, provětrávané mezery i bednění pod krytinou. Podrobnější informace k realizaci střešní skladby jsou uvedené v přiloženém montážním návodu.
Pravidla pro montáž:
  • Plechová krytina Alukryt se pokládá výhradně na bednění z prken
  • Kotvení krytiny je možné pouze pomocí kroucených hliníkových hřebíků s těsněním nebo nerezových farmářských vrutů s EPDM podložkou

Postup montáže

1. Založení okapové hrany
Pro založení okapové hrany je nejosvědčenějším řešením napojení krytiny na okapní plech, který se umisťuje s přesahem do 1/3 šířky žlabu. Ten se osazuje ještě před pokládkou pojistné hydroizolace, která musí vždy plech překrýt z horní strany, aby byl dodržen spoj tzv. „po vodě“.

2. Osazení štítového lemování
Štítové lemování neboli závětrnou lištu je nutné osadit z důvodu ochrany před povětrnostními vlivy a také kvůli vytvoření pohledového detailu. Jednotlivé lišty se vzájemně překrývají o 100 mm. Před osazením je však nutné připravit také okrajové hliníkové šablony, a to tak, že se ustřihne krajní zámek krytiny a následně se krajních 40 mm ohne vzhůru. Závětrná lišta se následně navlékne na připravený ohyb a přikotví se z boční strany pomocí farmářských vrutů.

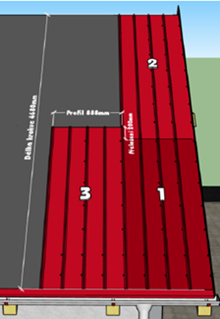

3. Pokládka v ploše


Pokládka hliníkových šablon se provádí vždy v jedné řadě od okapové hrany směrem ke hřebeni a až po dokončení celé řady se následně překládá přes zámek řada druhá. Příčný přesah krytiny závisí na jejím formátu a sklonu střechy, ale doporučuje se dodržet vždy 200 mm. Kotvení se provádí pomocí kroucených hliníkových hřebíků s těsněním nebo farmářských vrutů s EPDM podložkou. Počet kotevních prvků v ploše se liší dle umístění a tvaru střechy, doporučuje se však vždy min. 10 ks/m2.
Kotvení u okapové a hřebenové hrany se provádí u každé vlny ve dvou nad sebou jdoucích liniích. U hrany štítové je nutné nakotvit alespoň 3 za sebou jdoucí linie a následně se držet pouze počtu kusů na m2. Na přesný počet kotevních prvků v ploše má vliv nadmořská výška, tvar budovy, sněhové zatížení, větrná oblast nebo typ krajiny. Kotevní plán pro konkrétní stavbu standardně provádí výrobce.

4. Detail hřebene


Po dokončení pokládky v ploše se na již hotovou krytinu osadí speciální větrací hřebenová lišta ve tvaru Z s boční perforací, která zajišťuje odvod vzduchu z provětrávané mezery. Ta zároveň slouží k ukotvení hřebenáče a vyrábí se ve variantách s výškou 40 a 60 mm. Kotvení se provádí opět pomocí farmářských vrutů přímo do střešní krytiny, před osazením je však nutné prostřihnout spodní pás a bočnice tak, aby vznikl prostor pro zámky krytiny a lištu bylo možné nasadit.
V poslední fázi zbývá montáž profilovaného hřebenáče, který se uchytí na hřebenovou lať a následně se nakotví do větracích lišt přes farmářské vruty.




TECHNICKÉ LISTY



Doporučené produkty poměr cena / výkon

U montáže krytiny Alukryt počítáme, že může být pokládána na různé konstrukce. Jak na bednění, tak na laťování. Proto jsme zvolili výběr položek, které jsou oprimálním řešením pro jakoukoliv realizaci.
