Montáž okapů krok za krokem

Z tohoto důvodu je nutné pro okapy zvolit odpovídající řešení a také materiálové provedení, které zaručí dlouhou životnost celé stavby.

Montáž okapů dříve vyžadovala dlouholeté zkušenosti s klempířským řemeslem, v současné době je však na trhu nespočet stavebnicových systémů, které dokáže při troše zručnosti na střechu osadit každý.

RYCHLÝ PŘESUN NA STRÁNCE

ZÁKLADNÍ
INFORMACE


DOPLŇUJÍCÍ
INFORMACE


MONTÁŽNÍ
NÁVOD


INSTRUKTÁŽNÍ
VIDEA


TECHNICKÉ
LISTY


PRODUKTY
CENA/VÝKON





Okapový systém ZAMBELLI



ZÁKLADNÍ INFORMACE

Jednou z nejvíce ověřených variant okapů je bezesporu systém Zambelli, který nabízí snadnou montáž a zároveň vysokou kvalitu. Díky širokému sortimentu jsou tyto okapy kompatibilní se všemi druhy střešních krytin, a to v provedení pozink, hliník, měď a titanzinek. V případě rizika elektrolytické koroze se nabízí také varianta s povrchovou úpravou v různých odstínech, které dokonale ladí s barevností střešní krytiny.

Okapový systém Zambelli dále nabízí tyto výhody:
  • snadná a velmi rychlá pokládka
  • dlouhá životnost a dokonalý vzhled
  • použití vybraných a přísně kontrolovaných materiálů
  • široká materiálová nabídka a barevný sortiment
  • extrémní odolnost a vysoká ochrana proti korozi

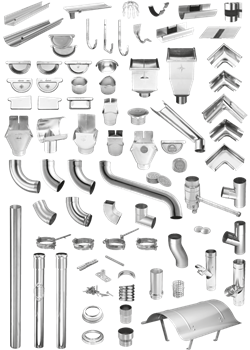

Komponenty okapového systému

Čelo žlabu
  • s gumovou těsnící páskou
  • jednoduchý systém Click
  • dostupné v R.Š. 333, 280, 250 mm
Koleno svodu
  • s náběhem ke snadnějšímu nasunutí svodu
  • dostupný průměr: 120, 100, 80 mm
  • dostupný úhel kolena: 40°, 60°, 72° + soklové
Okapový žlab
  • standardní půlkruhový žlab dostupný v délkách: 3, 4, 5 a 6 m
  • dostupné v R.Š. 333, 280, 250 mm
  • pro spojování žlabů možno využít žlabovou spojku
Svodová roura
  • svařovaná trubka s vnitřním falzem
  • horní konec s náběhovým hrdlem
  • dostupný průměr: 120, 100, 80 mm
  • dostupná délka: 1, 2, 3, 4 a 5 m
Žlabový kotlík
  • oválný kotlík sloužící k propojení okapového žlabu a svodové roury
  • s výztužnými žebry na předním ohybu
  • se závěsným očkem a zkosenou hranou
  • dostupná velikost:
  • 333/120, 333/100, 333/80 | 280/120, 280/100, 280/80 | 250/120, 250/100, 250/80
Roh žlabu
  • vnější a vnitřní roh žlabu s průběžným okrajovým falzem
  • bezešvý z jednoho kusu
  • zcela odolný vůči teplotním změnám
  • dostupná R.Š. 333, 280, 250 mm
Žlabový hák
  • střešní hák pro uchycení půlkruhového okapového žlabu
  • dostupná velikost: 333, 280, 250
  • dodávají se s neohnutou patkou, nutno použít ohýbačku háků
Objímka svodu
  • plechová objímka pro upevnění svodného potrubí
  • součástí je spoj s aretační maticí
  • dostupný průměr: 120, 100, 80 mm
  • pro ukotvení do nosné konstrukce slouží šroubový trn

Ostatní příslušenství
  • žlabová spojka – pro vytvoření jednoduchého spoje bez ssvařování
  • odvaděč vody – tvarovka do svodu pro záchyt užitkové vody
  • lapač listí – krycí košík pro umístění na vrchol svodu


DOPLŇUJÍCÍ INFORMACE

Přehled materiálových variant a barevných odstínů


SORTIMENT KOVŮ
  • Měď (TECU)
  • Měď předzvětralá (TECU Oxid)
  • VM BLANK-ZINC
  • VM QUARTZ-ZINC
  • Ušlechtilá ocel UGINOX FTE
  • Ušlechtilá ocel UGITOP

  • Pozinkovaná ocel
  • Hliník
  • VM ANTHRA-ZINC
  • NedZink NOVA
  • Ušlechtilá ocel ROOFINOX





 SORTIMENT BAREV
  • RAL 6005 mechově zelená
  • RAL 7016 antracit
  • RAL 7037 popelavě šedá
  • RAL 8004 cihlově červená
  • RAL 9002 šedo-bílá
  • Testa di Moro
  • Zambelli-hnědá



Ostatní
  • RAL 1000 – RAL 4010
  • RAL 5000 – RAL 9010
  • RAL 9005
  • RAL 9006
  • RAL 9007
  • RAL 9010
  • RAL 9018




MONTÁŽNÍ NÁVOD

U stavebnicového okapového systému se veškeré komponenty osazují bez použití speciálních technologických postupů jako je např. letování, lepení apod. Pro napojení žlabů se využívají mechanické spojky s pryžovým těsněním, které zaručí spolehlivý a funkční spoj. Jejich aplikace je velmi snadná a po prostudování návodu ji hravě zvládne každý. Nejsložitější částí celého systému je tedy provedení správného vyspádování, které souvisí s ohýbáním žlabových háků a dále správné rozmístění svodů a jejich následné uchycení.

Pravidla pro montáž:
  • Žlabové háky rozmístit po 0,9 – 1 m
  • Držák svodu v rozmezí 1,5 – 2 m
  • Minimální normový sklon žlabu je 0,5 % (tzn. 5 mm na 1 m délky)
  • Spojka žlabu nesmí být umístěna v místě žlabového háku
  • Přední okraj žlabu se umísťuje o cca. 10 mm níže pro případ ucpání a přetečení

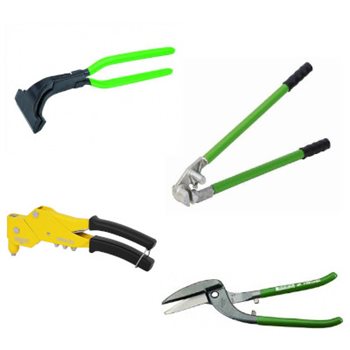

  • Zkracování žlabů a svodů se provádí výhradně pomocí pilky na železo nebo nůžek (nikdy nepoužívat úhlovou brusku)
  • Pro napojení žlabového kotlíku se vždy používá oválný otvor (kulatý pouze pro hrdlo)

Postup montáže

1. Montáž žlabových háků
V případě horních okapových háků je nutné vysekat drážky v místě uchycení a následně háky správně naohýbat, aby bylo možné vytvořit odpovídající spádování. To se dále určí pomocí jejich posunu v drážce.

2. Příprava před umístěním žlabu
Před samotnou montáží žlabu je třeba osadit žlabová čela. V koncové části žlabu se tedy odkryje ochranná fólie a čelo se opatrně uchytí za pomocí klempířské paličky. Při montáži je třeba dát pozor na případnou deformaci gumového těsnění.

3. Příprava umístění žlabu
Případné zkrácení žlabu se provádí výhradně pomocí pilky na železo nebo nůžek na plech. Použitím úhlové brusky dojde k poškození materiálu a následné korozi. Jednotlivé spoje se následně zafixují aplikací mechanických žlabových spojek.

4. Montáž žlabového kotlíku
Základem je správné vystřižení oválného odtokového otvoru, které se provádí spirálovitě od středového bodu k okrajům. Následně se pomocí kleští vytvoří ohyb okrajové hrany, který zajistí plynulé napojení s přesahem do žlabového kotlíku. V poslední fázi se kotlík jednoduše zahákne do žlabové návalky a na zadní straně se upevní pomocí jazýčků.

5. Montáž žlabu
Před finálním upevněním žlabů se nejprve provede osazení nanečisto, aby došlo k případnému odhalení odchylek. Následně se sundají veškeré ochranné fólie, žlaby se vycentrují do žlabových háků a na závěr se ohnou plechové příponky přes návalky. Alternativou je použití varianty se zaklapávacím upevněním.

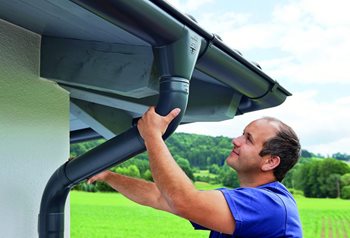

6. Montáž okapových svodů




Na závěr se osadí okapové svody, které se spojují jednoduchým pevným zasunutím do sebe, bez nutnosti dalšího kotvení. Uchycení svodu se provádí přes objímky, které se kotví do stěny po 1,5 – 2 m. Jako kotva se používá šroubový trn.

INSTRUKÁŽNÍ VIDEA

Montáž rohu pomocí žlabových spojek

Montáž rohu pomocí žlabových spojek

Montáž objímky svodu do zdiva

Montáž objímky svodu do zdiva

Montáž objímky svodu do dřeva

Montáž objímky svodu do dřeva

Montáž lapače vody

Montáž lapače vody

Montáž žlabového kotlíku

Montáž žlabového kotlíku

Montáž žlabového háku

Montáž žlabového háku

Montáž žlabového čela

Montáž žlabového čela

Montáž samočinného odvaděče vody

Montáž samočinného odvaděče vody

Montáž výklopného sběrače vody

Montáž výklopného sběrače vody

ColemaNávod - Kompletní montáž okapového systému

ColemaNávod - Kompletní montáž okapového systému
